Шарные винты JSM Преобразуют вращательное движение в линейное движение через спиральный механизм для точного позиционирования или движения режущего
-
![Винт с нулевой обратной реакцией]()
БшВинт с нулевой обратной реакциейЦилиндрические фланговые гайки дизайн -
![Миниатюрный шаровой винт]()
SFKМиниатюрный шаровой винтK-тип одно гайковый дизайн фланца -
![Высокоскоростной тихий шариковый винт]()
СФХВысокоскоростной тихий шариковый винтH-тип отдельный гайковый дизайн фланца -
![Высокоскоростный армированный шариковой винт с высокой скоростью]()
SfyrВысокоскоростный армированный шариковой винт с высокой ск...Y-тип единого гайкета дизайн фланца -
![Маленький шариковый винт]()
SFSМаленький шариковый винтS-тип Single Nut Flance Design -
![Высокоскоростный шариковый винт]()
SFAВысокоскоростный шариковый винтA-Type Single Nut Flance Design -
![Винт с высоким свинцовым шариком]()
СфераВинт с высоким свинцовым шарикомЕдиный фланцевый фланце -
![Винт с двумя гайками]()
DFUВинт с двумя гайкамиDIN-стандартный дизайн фланца с двойным орехом -
![Маленький шар для гайки]()
SFUМаленький шар для гайкиSIN-Standard Once Out Flance Design -
![Рециркуляция шарикового винта]()
SFIРециркуляция шарикового винтаI-тип единого гайкета дизайн фланца
Где наши шарики преуспевают
Как ведущий производитель шаровых винтов в Китае, наши продукты значительно снижают потерю мощности передачи, повышение точности и продление срока службы . в сочетании сЛинейные гиды, они служат компонентами передачи ключей в различных линейных решениях движения . Вот его основные функции:
- Высокая эффективность передачи и низкое энергопотребление
- Высокая жесткость и тяжелая грузоподъемность
- Высокая точность и стабилита
- Низкий шум и низкая вибрация
Технические данные шариковых винтов
Наши скользящие кольца предлагают размеры с отверстиями в диапазоне от 12 мм до 5 0 0 мм + до подгонки различных диаметров вала, с оценкой скорости 3 0 0–5, 000 оборотов, которые переживают низкий уровень электрического и минимального износа .. 0–600VAC/VDC, что делает их подходящими как для сигналов низкого напряжения, так и для мощных передач . с 0–300 цепенными, они поддерживают мощность, совместимые с Ethernet, или гибридные электрические/пневматические конфигурации канала . Разработаны для Dublability, они работают в рабочих температурах. -+100 Степень и предложения IP-рейтингов до IP68 (пыльно-гидроизоляционные и коррозионные варианты), идеально подходит для требовательных средах .

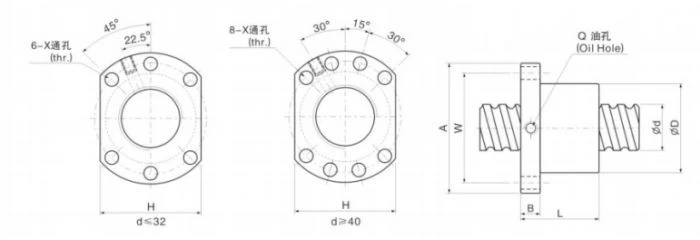

SFS (DIN69051 форма B) Шаровые винты
Шаровые винты SFA
SFU (DIN69051 форма B) Шаровые винты
DFS (DIN 69051FORM B) Шаровые винты
SFNU (DIN69051 форма B) Шаровые винты

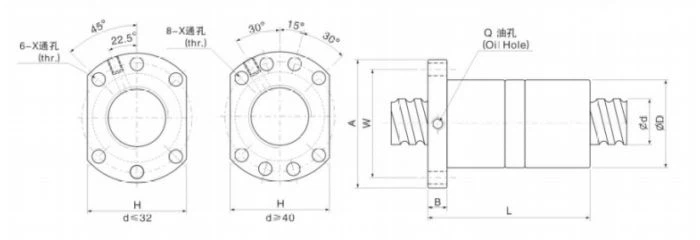

DFU (DIN69051 FORM B) Шаровые винты

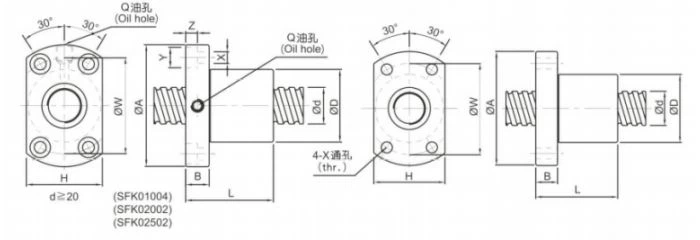

Шаровые винты SFK
Шайные винты SFL
SFY/SFE Шарные винты
Шаровые винты SFNL
DFL шариковые винты
BSH Шарные винты
GTHA (DIN69051 форма B) Шаровые винты
Шаровые винты SFV
Ofi Ball Vints
Шарные винты SCL
DFV шариковые винты
OFU (DIN 69051 форма B) Шаровые винты
Ищете идеальный шаровой винт для вашего механизма? Пусть наш эксперт
Команда предоставляет индивидуальные советы по покупке
Помочь вам сделать правильный выбор!
Пользовательские шариковые винты с JSM для ваших автоматизированных проектов
JSM обладает обширным опытом в настройке шариковых винтов . Мы предоставляем индивидуальные линейные решения движения, оптимизируя параметры ядра, структуру, материал, производительность и функцию, чтобы точно соответствовать вашим требованиям .
- Основные параметры
- Структура и материал
- Производительность и функция
Мы специализируемся на настройке параметров ядра для шариковых винтов, включая номинальный диаметр, свинец и точность, чтобы выполнить ваши технические характеристики .
Номинальный диаметр (винтовой вал внешний диаметр)
Диапазон:Настраивается от φ4 мм (микросфер) до φ100 мм (большая формат) в качестве стандарта .
Свинцовый (осевой шаг)
Высокоскоростные приложения(e . g ., автоматизированные конвейерные системы, робототехника): большие свинцы (e . g ., 20 мм, 30 мм) предпочтительнее максимизировать линейную скорость .}}}}}
Приложения высокого определения(e . g ., полупроводниковая литография, медицинская визуализация): меньшие отведения (e . g ., 2 мм, 5 мм) оптимизируют разрешение смещения и позиционная точность .}}}}}}}}}}, 5 мм).
Точные оценки
Согласие:В соответствии с GB/T 17587 . 3 (китайский национальный стандарт для шариковых винтов).
Оценки:
- • P1: Ультра-высокая точность (для позиционирования на уровне нанометра) .
- • P2: Высокая точность (требовательная промышленная автоматизация) .
- • P3: Точная класс (общая промышленная техника) .
- • P5: Стандартный класс (приложения общего назначения) .
JSM предлагает настраиваемые конфигурации шариковых винтов, включая системы циркуляции и конструкции гайков, с углеродистой сталью в качестве основного материала .
Системы циркуляции
Внутренняя циркуляция:Высокая жесткость и низкий шум, идеально подходит для точного механизма (e . g ., машин CNC, полупроводниковое оборудование) .
Внешнее циркуляция:Подходит для приложений с тяжелой нагрузкой, требующими высокоскоростной работы (e . g ., машины для литья под давлением, промышленные роботы) .
Конфигурации орехов
Одиночная гайка:Эффективное решение для линейного движения общего назначения .
Двойной орех:Предварительно загруженная конструкция для высокого определения позиционирования и исключения обратной реакции .
Фланцевая ореха:Особенности включают интегрированные монтажные фланцы для жестких структур .
Безленковая ореха:Компактный дизайн для приложений с ограниченным пространством, таких как совместные роботы и медицинские устройства .
Материал
Основной материал:Углеродистая сталь, теплопроводимая для повышенной износостойкости .
Поверхностная обработка
Винт:Тепловая обработка для повышенной устойчивости к износу .
Орех:Карбурация с упрочнением корпуса для повышения поверхностной твердости .
В JSM мы доставляем индивидуальные шариковые винтовые решения с оптимизированной грузоподъемностью, продолжительным сроком службы, защитой от пыли, самозащитой и защищенными от взрывами функций для удовлетворения потребностей вашей отрасли .
Грузоподъемность
Осевая нагрузка:Настраивается от 5 кН до более 500 кН, достигается путем увеличения диаметра винта и оптимизации дизайна гоночной трассы .
Радиальная нагрузка:С специальной конструкцией, шаровой винт может противостоять радиальной силе (например, вертикально установленный механизм подъема) .
Жизнь и надежность
Оценка жизни (L10):Увеличив диаметр мяча и оптимизируя угол контакта, срок действия номинального срока действия может быть расширен с стандарта 10, 000 км до более 30, 000 км .
Плезостойкий дизайн:Включение лабиринтовых уплотнений и резиновых пылевых крышек .
Специальные функции
Функция самозаполнения:Пользовательский большой лидерство с низкой конструкцией угла спирали обеспечивает обратное самозащитное, идеально подходит для подъемных платформ, чтобы предотвратить непреднамеренное скольжение .
Взрывной дизайн:С помощью поверхностной изоляционной обработки и антистатического покрытия наши шариковые винты могут быть применены в легковоспламеняющихся и взрывных средах, таких как химическое оборудование .
Почему выбирают JSM в качестве поставщика вашего шарового винта
- Усовершенствованное производственное оборудование
- Надежная гарантия качества
- Устойчивость
Усовершенствованное производственное оборудование
JSM, с 20-м, 000 M², внедренной заводом, внедренным расширенным оборудованием, таким как интеллектуальные шлифовальные машины, центры CNC и автоматизированные упаковочные линии, позволяя стабильному поставкам глобальным клиентам .
Read More >>
Надежная гарантия качества
Соответствует ISO 9001, мы проводим строгие трехступенчатые тестирование на сырье и шариковых винтах, чтобы обеспечить точность и согласованность ., более чем наши предложения соответствуют стандартам ISO 14001 и ISO 45001 .
Read More >>
Устойчивость
Используя экологически чистые материалы, продвигая зеленое производство и приняв энергосберегающее оборудование, мы сокращаем потребление ресурсов и выбросы углерода и помогаем нашим клиентам снизить энергетические и эксплуатационные затраты .
Read More >>
Часто задаваемые вопросы
В: Как обеспечить точность шариковых винтов?
A: Мы используем машины ЧПУ в сочетании с суперфинансовой технологией, чтобы точно контролировать критические параметры, включая диаметр винта, угла и угла спирали, при том, чтобы исключить отклонения обработки с помощью алгоритмов компенсации ошибок .
В: Каковы основные компоненты шарикового винта?
A: Линейный шаровой винт в основном состоит из винта, гайки, шарика и устройства возврата шарика .
В: Можете ли вы обеспечить шаровой винт в сборе?
A: Да! Мы предлагаемОднопроницаемые закупкиДля линейных руководств, шариковых винтов и подшипников шариковых винтов, обеспечивая эффективную интеграцию линейных систем движения, адаптированных к вашим потребностям .
В: В чем разница между шаровыми винтами и свинцовыми винтами?
A: Шаровой винт использует катящиеся трения с помощью шариковых подшипников, предлагая высокую эффективность, точность и грузоподъемность, подходящую для точного оборудования; Священный винт опирается на скользящее трение, с более низкой эффективностью, точностью и грузоподъемностью, но самозащившимся, подходящим для простых приложений с низким уровнем определения .
В: Как поддерживать шариковые винты? Какие факторы влияют на жизнь их обслуживания?
A: Шаровые винты требуют регулярного осмотра смазки, зазора, шума и защиты от пыли . их срока службы влияют такие факторы, как величина нагрузки, точность установки, эксплуатационная среда и качество смазки .
В: Каковы основные применения шариковых винтов?
A: Шаровые винты в основном используются в высоких линейных приложениях для движения в разных отраслях, таких как машины ЧПУ, промышленная робототехника, полупроводниковое оборудование, медицинские устройства и 3D-печать .
В: Есть ли у вас служба тестирования и аудита?
A: Да, мы можем помочь в получении назначенного отчета о тестировании продуктов и назначенного заводского аудита .
В: Вы предоставляете образец? Это бесплатно?
A: Если образец имеет низкое значение, мы предоставим бесплатный образец с помощью Freight Collect ., но для некоторых выборок высокой стоимости нам нужно собрать образец заряда .
В: Можете ли вы сделать OEM и ODM?
A: Да, OEM и ODM являются приемлемыми . Материал, цвет и стиль настраиваются . Мы предоставим советы по минимальным количествам заказа (MOQS) после дальнейшего обсуждения .
В: Сколько времени занимает настройка?
A: Мы гарантируем образец прототипирования и доставки в течение 14 дней, гарантируя, что вы можете быстро продолжить тестирование .
В: Каков ваш срок доставки?
A: Наш обычный термин доставки - Fob Shanghai . Мы также принимаем EXW, CIF, DDP и т. Д.
В: Какова ваша политика в области обслуживания после продажи?
A: Мы предоставляем годовую гарантию на качество . любые проблемы с качеством будут решены, чтобы обеспечить удовлетворенность клиента .
Как один из самых профессиональных производителей и поставщиков винтов в Китае, мы представлены по качественным продуктам и низкой цене ., пожалуйста, будьте уверены, чтобы купить шариковой винт, сделанный здесь, на нашем заводе.
