Обзор продукта

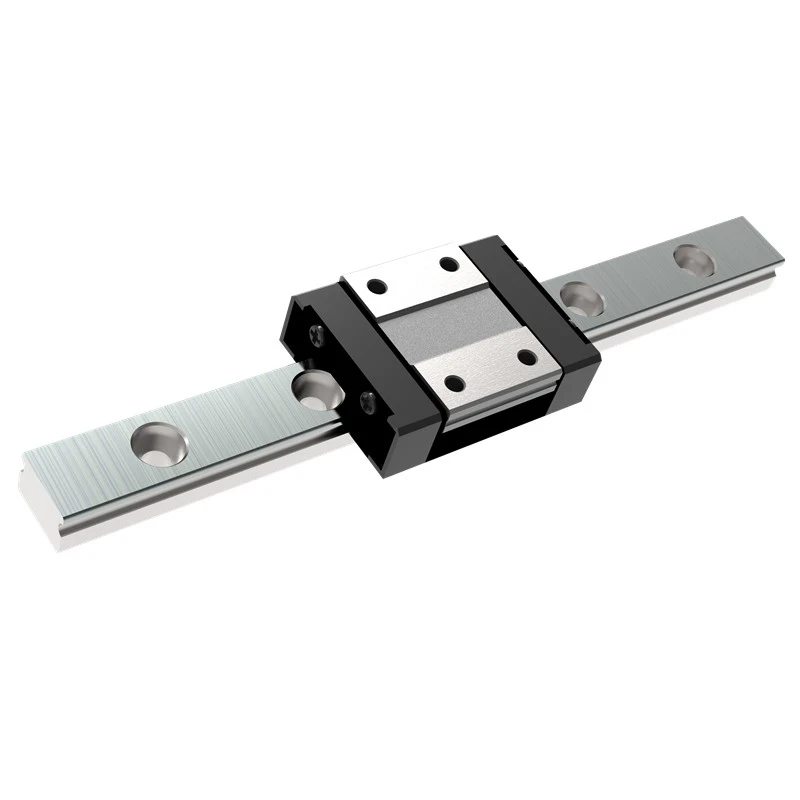

Миниатюрная низкопрофильная линейная направляющая представляет собой компактный узел шариковой направляющей и блока для небольших машин с ограниченной монтажной высотой и шириной. Стандартный ассортимент MBN включает размеры 7, 9, 12 и 15 с монтажной высотой 8, 10, 13 и 16 мм соответственно.
Каждый размер доступен со стандартным блоком типа C или расширенным блоком типа H. Узкая направляющая и компактная каретка подходят под небольшие движущиеся платформы и внутри корпусов приборов, а блоки различной длины обеспечивают варианты в зависимости от доступного монтажного пространства и требований к нагрузке.
Технические характеристики
Особенности продукта
Вы можете рассчитывать на такие особенности нашего миниатюрного слайдера с квадратными линейными направляющими, как:
Конструкция четырехточечного контакта
Готические арочные каналы поддерживают нагрузки с разных сторон. Приложенные нагрузки и моменты следует сверить с номиналами выбранного блока, особенно когда полезная нагрузка смещена от рельса.
01
Стандартные и расширенные блоки
Блоки C-типа подходят для установки на меньшую площадь. Блоки типа H обеспечивают более высокие номинальные нагрузки по каталогу при том же размере с дополнительной длиной каретки, которая должна быть предусмотрена в компоновке машины.
02
Конструкция шарового фиксатора
Фиксатор помогает удерживать шарики на месте во время манипуляций. Это полезно при сборке небольших рельсоблочных компонентов в оборудование.
03
Варианты материала и поверхности
Доступны блоки, направляющие и шарики из нержавеющей стали. В каталоге также перечислена обработка твёрдым хромом и химическим чёрным хромом для стальных рельсов. Укажите требования к материалу и поверхности, чтобы можно было подтвердить применимую конфигурацию.
04
Приложения
01
Оборудование для сборки электроники
Для направляющих подачи компонентов и небольших инструментальных тележек на станциях сборки печатных плат и электроники, где движущиеся компоненты должны располагаться между приспособлениями и соседними механизмами.
02
Инспекционные и оптические инструменты
Для перемещения инспекционных камер, сенсорных головок и столиков для проб по заданному пути. Компактный узел помещается под инструментальными платформами и внутри оптических корпусов.
03
Лабораторное и аналитическое оборудование
Для модулей транспортировки и позиционирования проб внутри анализаторов. При выборе материалов и смазочных материалов следует учитывать условия эксплуатации прибора и процедуры очистки.
04
Компактное оборудование для автоматизации и печати
Для небольших направляющих, кареток печатающих головок и вспомогательных осей позиционирования. Направляющая поддерживает подвижный узел, оставляя место для установки привода и прокладки кабеля.
JSM Производство и поставка
Компания Zhejiang Jinshanmen Transmission Technology Co., Ltd. (JSM) производит линейные направляющие для производителей оборудования и промышленных дистрибьюторов. Наш завод площадью 20 000 м² оснащен прецизионными шлифовальными станками и обрабатывающими центрами с ЧПУ, а годовая производительность составляет 800 000 метров направляющих рельсов по всему ассортименту нашей продукции.
JSM имеет сертификаты системы управления ISO 9001, ISO 14001 и ISO 45001 и предоставляет услуги OEM/ODM. Покупатели могут обсудить чертежи, требования к конфигурации и документацию по проверке конкретного заказа непосредственно с нашей заводской командой. Наличие образцов и сроки производства подтверждаются выбранной спецификацией и количеством.
Часто задаваемые вопросы
Вопрос: 1. Могу ли я заказать блоки и рельсы отдельно?
О: Да, для сменной конфигурации. В каталоге отмечается, что объединение блоков с разными направляющими может повлиять на точность парной высоты и ширины по сравнению с согласованным набором. Перед заказом запасных компонентов обеспечьте требуемый класс точности и схему сборки.
Вопрос: 2. Может ли оно заменить направляющую другой марки того же номинального размера?
О: Одно и то же обозначение размера не обеспечивает совместимости. Отправьте исходный номер детали и чертеж, чтобы можно было сравнить монтажные размеры, профиль рельса и требования к точности, прежде чем предлагать замену.
Вопрос: 3. Как добавляется смазка после установки?
О: MBN15 использует смазочный ниппель на торцевой крышке. MBN7, MBN9 и MBN12 имеют смазочные отверстия на торцевой крышке для добавления масла или смазки. Оставьте доступ к этим точкам при проектировании крышек и близлежащих светильников.
Вопрос: 4. Влияет ли дополнительное нижнее уплотнение на монтажный зазор?
А: Да. Для стандартных MBN9, MBN12 и MBN15 с дополнительным нижним уплотнением +U в каталоге указаны оставшиеся зазоры H1, равные 1, 2 и 3 мм соответственно. Это оставшиеся разрешения, а не сокращения. Проверьте высоту установочного буртика по выбранному сборочному чертежу, чтобы избежать пересечения. Эта опция не указана для стандартного MBN7.
